Medición de nivel de cenizas en Calcinador

Nivel fiable en condiciones extremas.

Algunos procesos imposibilitan la medición de un producto por las condiciones tan extremas en las que están sometidos. La tecnología avanzada de los sensores radar de Endress+Hauser, para medir el nivel de sólidos, proporciona una medida fiable en ciertas condiciones que otros fabricantes no ha podido realizar.

Los resultados

  • Automatización del proceso.
  • Control preciso del nivel.
  • Ahorro de tiempo y costes.

El reto

Desde hace años, uno de nuestros clientes no encontraba la solución para medir el nivel de las cenizas que se decantan en el silo de un calcinador debido a las condiciones tan extremas:

  • Producto sólido de granulometría fina con poca densidad.
  • Mucho polvo en el ambiente.
  • Geometría del silo difícil para instalar el sensor.
  • Temperatura en el interior del silo 400ºC.

Hasta el momento, al no tener posibilidad de medición, un operario tenía que vaciar el calcinador de manera periódica, 2-3 veces a la semana, para evitar que el nivel llagara al máximo permitido.

Nuestra solución

El radar de 80 GHz de E+H es la solución para esta aplicación ya que ofrece la máxima fiabilidad debido al diseño de la antena, precisión mejorada y ángulo de focalización muy pequeño.

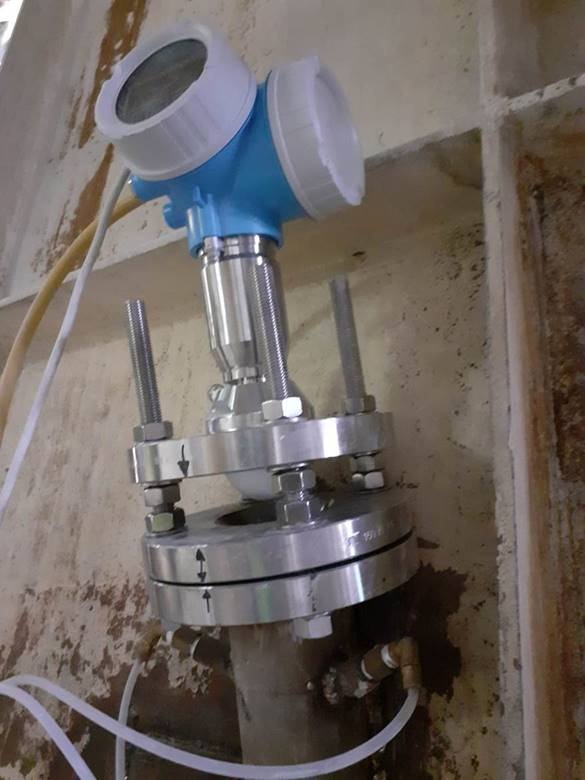

El radar es instalado en el lateral del silo orientado hacia el centro del punto de vaciado inferior, mediante una tubuladura de 600 mm, formando 70º respecto la horizontal.

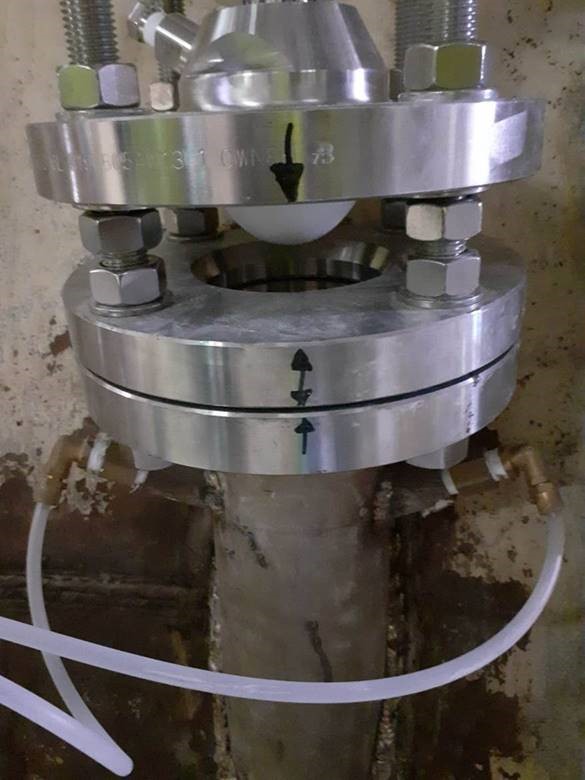

Debido a la alta temperatura del proceso, se coloca un vidrio especial de aluminosilicado entre bridas, donde el radar realiza la medición desde fuera del silo, aislando y protegiendo al radar de la temperatura y asegurando su durabilidad.

Este equipo de E+H dispone de la tecnología Heartbeat, la cual es utilizada en este caso para monitorizar la atenuación en dB de la señal y en consecuencia la calidad de ésta, con el fin de tener la tranquilidad de que no hay demasiado polvo en el ambiente y las inyecciones de aire comprimido están funcionando correctamente.
