MN12/18/ABS DN100-150

MN12/18/ABS DN100-150

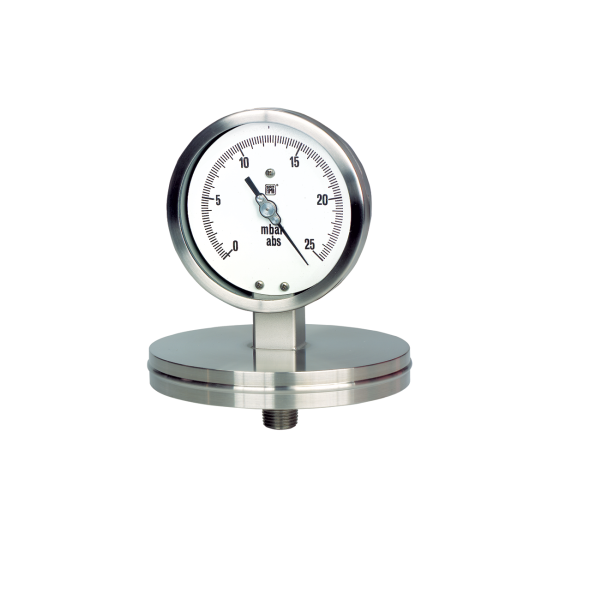

Manómetros de membrana para presiones absolutas DN 100-150

El elemento de medición, constituido por una membrana con ondulaciones concéntricas, y separado por una cámara superior, en la cual ha sido creado el vacío, yotra inferior donde entra el fluido de presión. Un fuelle aísla la cámara superior de la presión atmosférica y permite transmitir el movimiento de flexión de la membrana, bajo la acción el fluido de presión, a la aguja de indicación del instrumento mediante una articulación y un eje de transmisión. La parte superior de la cámara respeta la forma de las ondulaciones de la membrana con el fin de constituir un adecuado  apoyo a esta y garantizar una alta resistencia del instrumento a la sobrepresión. La caja del instrumento, libre de la presión atmosférica, permite la instalación de accesorios suplementarios tanto en su interior como en exterior de la misma.
